為什麼xRC 會抽出帶有NOXREF的net?

 NOXREF 的意思是no cross reference, 也就是layout 與souce沒有對應的net.

通常就是layout 上有,但是source netlist 找不到的net.

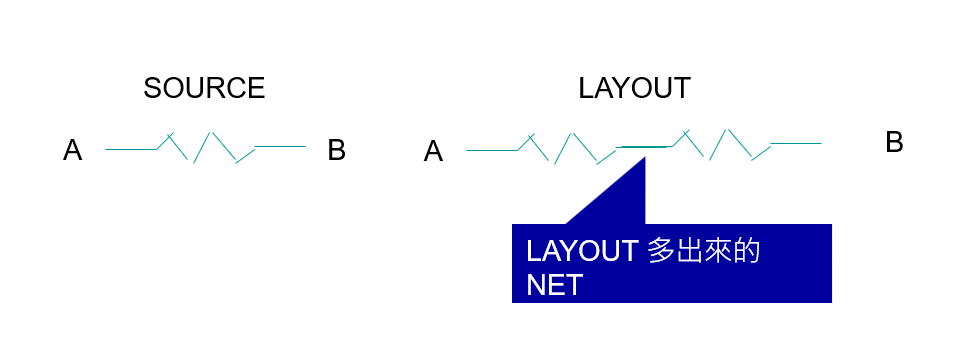

例如 source netlist 定義了 2 歐姆的電阻: 頭尾接 A B 兩個net.

但是Layout 畫了兩顆1 歐姆的電阻串聯.

兩顆電阻的連接點,就是layout 有 而source 沒有的net.

另外如果 layout 上有一些dummy device, 雖然在LVS 比對時是過濾掉的.

但是xRC 抽出來時, 還是會寫出來,就有可能帶有NOXREF 的相關net .

想要控制xRC "不要"寫出NOXREF 可以用,

PEX NETLIST NOXREF NET NAMES NO
